杭州西湖博物館是中國湖泊類專題博物館，坐落于秀麗的西子湖畔，占地面積22480平方米，總建筑面積8500平方米。西湖博物館的功能定位是西湖展示中心、西湖旅游服務中心、西湖學研究中心、西湖圖書館，成為世界上西湖文獻圖書館，成為研究西湖的資料中心和研究中心，于2005年10月1日正式對外開放。

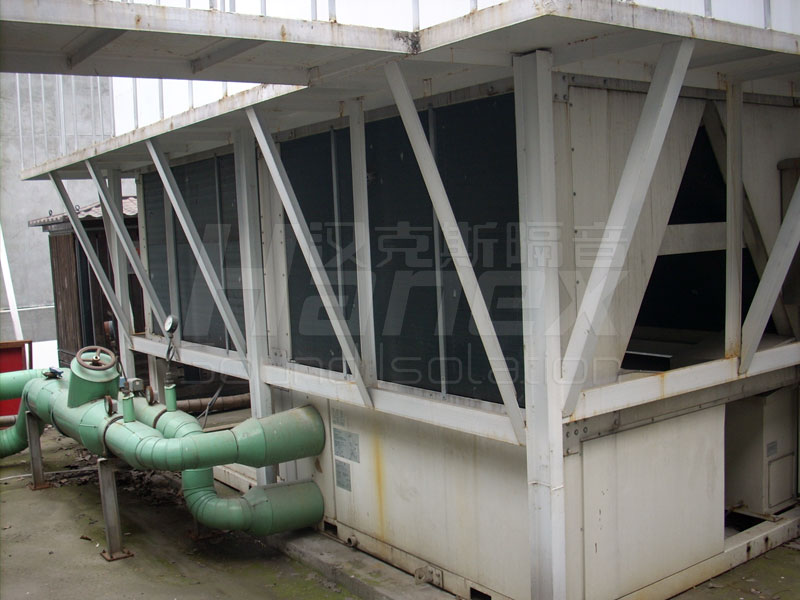

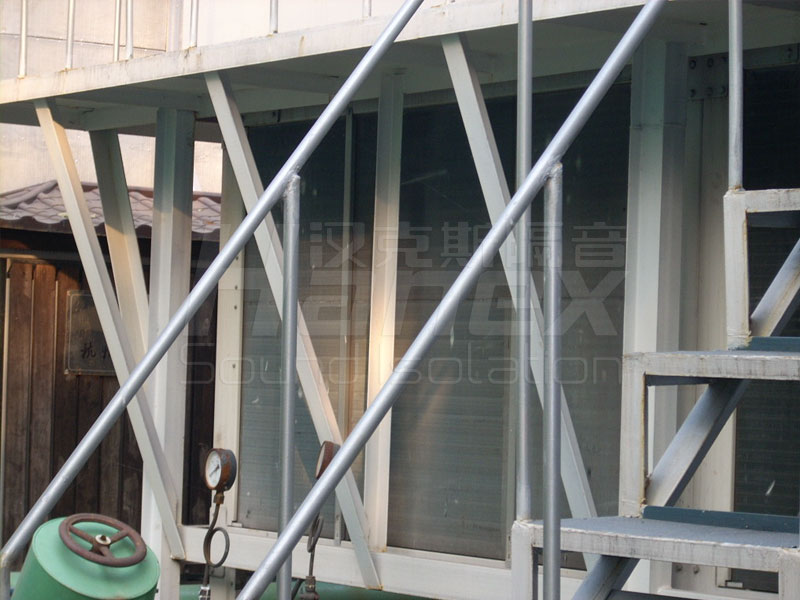

設置中央空調系統，一般都會面臨就有空調外機安裝位置選擇難的問題。因?yàn)槔鋮s塔的噪聲、高溫水汽污染，一直是附近居民投訴的熱點。為了實現西湖博物館空調外機隔聲環保處理的科學化，我漢克斯隔音技術工程有限公司經對西湖博物館空調外機隔聲屏的設計進行計算，現提供以下初步解決方案，以確保達到預期的隔音效果。
一、冷卻塔的安裝位置及噪聲標準
按照有關部門規定，居民區、風景區噪聲標準按照NR40，并要采取隔熱措施;噪聲超標的要加上隔聲屏，阻擋噪聲和熱氣的排放 在設計之初，一般就要將之呈送環保和規劃部門審批，審批合格之后才能施工， 冷卻塔使用前，建設單位應向環保部門申請進行噪聲驗收測量，不符合規定的不能投入使用。
二、冷卻塔隔聲屏的計算
如果從隔聲屏兩端或項端可以看到受音區，則隔聲屏無效，其噪聲的降低只是距離衰減量，只有少部分低樓層的住戶有作用。因此，當冷卻塔安裝在裙樓時，在冷卻塔四周安裝隔聲屏，對塔樓上面的住宅沒有降噪效果。采取材料吸音將是降低噪聲的主要措施。
假如樓頂只有冷卻塔，沒有其他建筑反射面，則噪聲處于1/2自由空間傳播(圖a);假如樓頂有水池、機房，可以反射聲音，則冷卻塔處于1/4自由空問傳播，機房墻面會反射聲音。冷卻塔的聲源作為點聲源處理，冷卻塔風機作為聲源點。隔聲屏的需求高度計算過。
三、冷卻塔隔聲屏初步方案

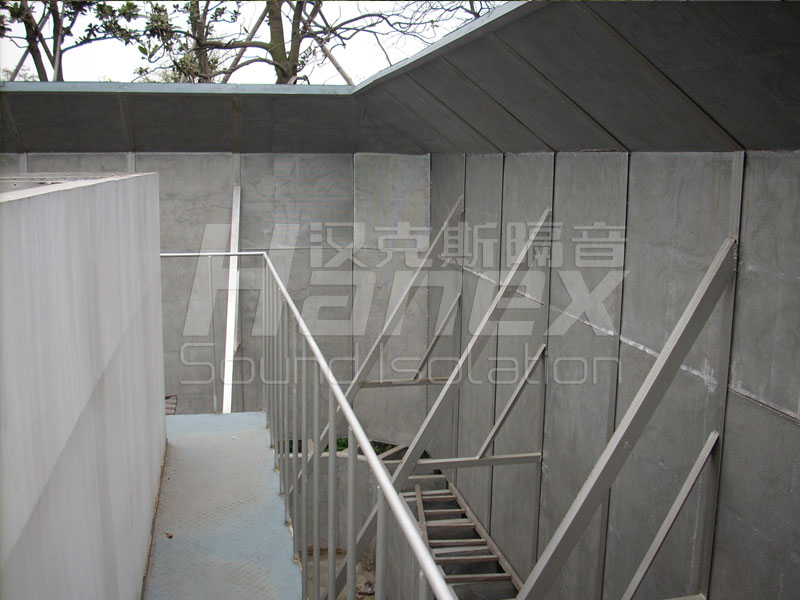

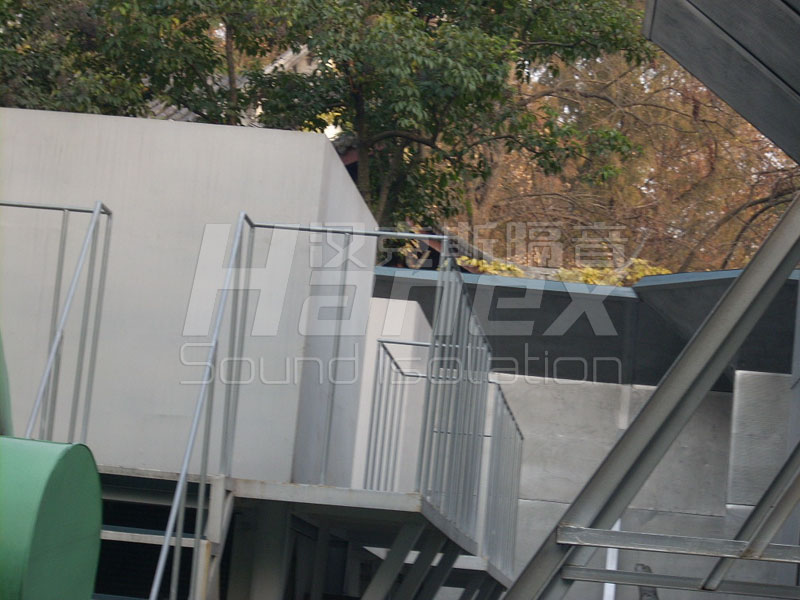

需在地面上加裝特殊結構隔聲墻體。隔聲墻體的選擇尤為重要。對于單層墻體，增大墻體隔聲量的方法就是增大墻體的面密度，即增大墻體厚度。根據質量定律，質量增大一倍，隔聲量可增大6dB。如果要獲得非常高的隔聲量，墻體需做得很厚，因此通過增大墻體厚度的辦法來提高隔聲量，往往需要付出非常大的成本。
通常采用采用多層板組合的做法，利用聲音穿透多層性質相差很大的介質時發生反射來提高隔聲量。常用鋼龍骨隔聲構造。這里采用Z型龍骨代替常用的C型龍骨，主要是為了改善組合隔墻的低頻隔聲性能。Z型龍骨為彈性連接結構，能更有效地削減聲波傳遞時的振動能量，使整個結構的隔聲量增加。清華大學建筑物理環境檢測中心的隔聲測試表明，Z型隔聲龍骨與紙面石膏板、巖棉板等材料組成的隔聲墻體，比同樣墻體結構隔聲效果提高2dB以上，低頻隔聲效果尤為出色。另外，考慮到在本工程中墻體還需滿足防爆需要，隔聲墻與原墻體相加面密度應≤150kg/m2(該數據為安全設計目標值)，經過綜合隔聲比較及模擬試驗研究，選用GRC板及紙面石膏板復合結構,經計算該復合結構的隔聲量大約是65dB，面密度為70kg/m2，輕鋼結構廠房的墻體面密度可控制在10kg/m2以內完全能夠滿足要求。這種復合結構能有效的隔斷全頻帶噪聲，通過試驗表明這種復合結構避免了吻合谷的產生，從而增加了隔聲效果。Z型減振龍骨的應用技術能更好的降低低頻2—3dB，但其施工難度較大，需由專業的施工隊伍來完成。
四、冷卻塔隔聲屏選擇注意事項
1)當存在兩個以上的聲源時，可先計算各個聲源的聲音疊加. 再按照上述原則計算隔聲屏的需求高度。
2)以上隔聲屏計算時的限定條件為：聲源很小.可視為點聲源，隔聲屏無間隙，隔聲屏的長度度數倍予在受音區看到的隔聲屏高度 隔聲屏三面以上圍住冷卻塔.或者隔聲屏無限長。
3)聲屏衍射衰減量大為25dB(A) 若超過25dB(A)，則聲源本身必須采取消聲措施，再進行隔聲處理。
4)通常情況下，即使在隔聲屏上鋪貼吸聲材料，效果也不明顯。好使用既便宜又堅周耐用的材料做成無間隙的隔聲屏。
